スポンサーを締結いたしました
この度、JLCPCB様(@JLCPCB_Japan)とスポンサー契約を締結いたしました。
今回はjlcpcbで基盤の発注方法を説明していきます。
発注方法

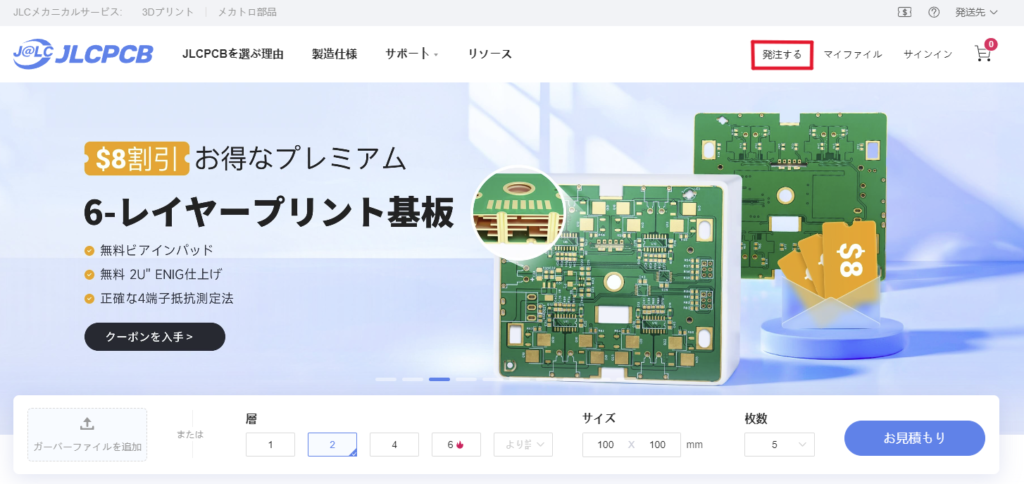

JLCPCBのページを開いてログインし、「発注する」をクリックします。

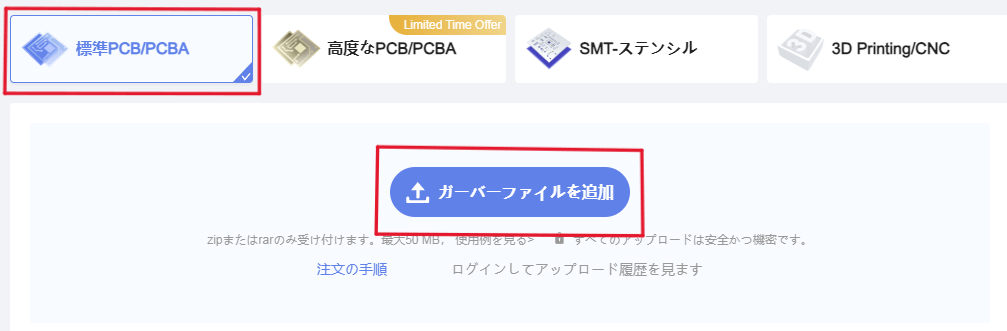

PCBタブの「ガーバーファイルを追加」をクリックします。
アップロードされると基板の画像が表示されるので、自分が想定した通りのガーバーデータであることを確認します。
次に各種項目を入力していきます。
頻繁に使う項目のみ紹介します。
(層)
何層の基板をアップロードしたかを選択します。ほとんどの基板は2layersで済みます。
(寸法)
基板の外接長方形の大きさです。ガーバーファイルをアップロードすると自動的に設定されますが、もしエラーが出たら再度ガーバーファイルをアップロードしたら直ります。
(PCB数量)
何枚基板を発注するか選択します。最小発注数は5枚です。
(PCB厚さ)
基板の厚さです。薄くしすぎたら基板が曲がって、ハンダが剥がれることもあるので1mm以上がおすすめです。
(PCBカラー)
基板の色です。黒色はマットブラックとなっています。緑色の基板は最も製造時間が速いですが、全色値段が同じなのはありがたいです。
(発注番号の削除)
基板の製造時に製造番号がシルクで印刷されるので、消すか、場所を指定することができます。場所を指定する場合は、「JLCJLCJLC」とシルクを事前に入れておけばいいそうです。
値段を確認し、「カートに保存」をクリックします。
最後に支払いをしていきます。
カートに追加し、安全なチェックアウトを押すと、住所の入力や発送業者の確認、支払い方法の選択などがあるので必要事項を入力して支払うを押すと発注完了です。
支払いは「JPAY」「Paypal」「クレジットカード/デビットカード 」から選ぶことができます。PayPalの場合は$0.5の手数料がかかります。
これにて発注方法は以上になります。
下の画像は実際に発注した基盤になります。
皆さんもぜひJLCPCBを使いましょう。
